JSP-340

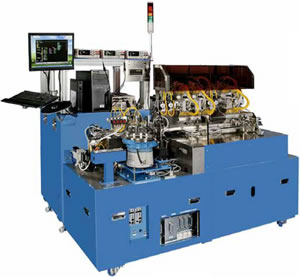

JSP-340製品画像

本機はコイン型電池をパーツフィーダにて供給し、指定検査項目の測定・判別、良品・不良品の選別を行う自動検査選別装置です。
指定検査項目の設定値は機械付けのパソコンを介し一括で転送され、測定値および判定結果も検査データとして収集保存されます。
また、異なった2種類の充電時間を、生産能力を落とす事なく切換えられる構造としています。

基本仕様
1.寸法
総寸法 2100(W)×1600(D)×1600(H) mm
2.電源・エアー・冷却水
電源電圧 AC200V AC200V±10%-3Φ 50/60Hz 30A
(AC100Vは装置内で降圧し用意しています。)
エアー源 0.5Mpa±10% 250Nリットル/min ドライエアー 2本
冷却水 冷却水は不要です。
3.概要仕様
検査項目 (1)高さ測定 ミツトヨ社製 リニアゲージによる測定
(2)内部抵抗測定
(3)電圧測定
(4)充電後内部抵抗測定
(2)~(4)は日置電機社製 ACミリオームハイテスタによる測定。
充電・放置 充電電圧:1~5V (任意に変更可)
充電時間:0分/3分/4.5分
放置時間:0分/6分/9分(充電時間により決定)
処理能力・適用サイズ 処理能力:120個/分(0.5秒/個)全充電時間共通
適用サイズ:Φ3またはΦ4

※ 一部改良その他により記載内容が変更する場合がありますので御了承ください。
