JTP-100

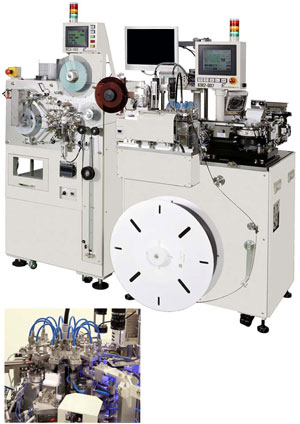

JTP-100製品画像

本機はパーツフィーダーにより整列供給されたチップLED(3528 他)を独自の分離方式により第1インデックステーブルに受渡し、 位置決め、Vf 測定(アノード・カソード先行チェックも兼ねます)を行い良品のみを第2インデックステーブル(画像テーブル)へ挿入し、 先行方向逆と判別された製品は180°反転し揃えます。次ポジションにて上面画像検査を行い良品のみをキャリアテープ内に挿入し、 ピッチ送り、シール圧着を行う高速型チップLED テーピング機です。 尚、Vf NG 品、画像NG 品は各々NGビンに自動排出されます。
又、オプション設定によりテープ挿入後の画像検査も装備することもできます。 更に、NG 品を自動で良品と詰め替える機能も備えておりますので多台数持ちが可能となります。
