JES-750

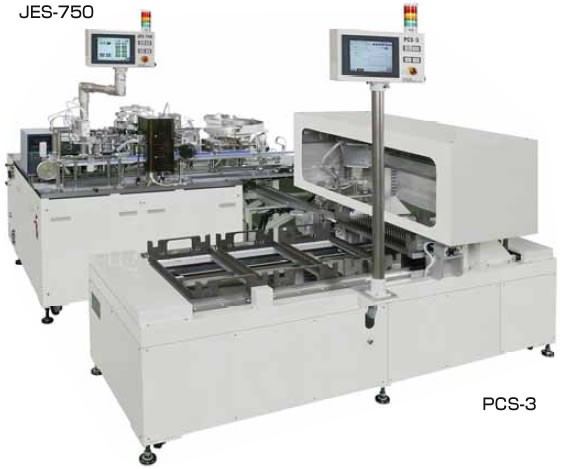

JES-750製品画像

本機はラジアルタイプの導電性アルミ固体コンデンサ素子をパーツフィーダーへ投入し、整列供給後分離取り出しし、リード線修正、極性の整列、溶接時の高さ決めをしたうえで、溶接バーへ素子のプラス側のリード線を順次定ピッチに抵抗溶接します。なお、お打ち合わせにより素子テーピング供給方式への変更も可能です。コンデンサ素子を溶接したバーは所定のパレットへ収納します。
オプションの装置として1パレット収納仕様のPCS-1型または10パレット自動交換収納仕様のPCS-10型を連結することにより省人化が可能になります。客先仕様により溶接バー・パレットの寸法形状および溶接済みバーの挿入方法が異なるためその都度、お打合せが必要になりますので予めご了承願います。

特徴
1
溶接ヘッドは電気特性および耐久性に優れた材料を使用しております。
2.
溶接点は設定により変更可能となっており多品種への対応が可能となっております。
3.
独自の位置決め構造により溶接高さが保たれております。
基本仕様
処理能力
100個/分
対応品種
Φ4×5L~Φ10×10L
電源
AC200V 50/60Hz
機械重量
約1100kg
使用空気圧
0.5MPa以上
空気流量
150L/min

一部改良その他により記載内容が変更する場合がありますので御了承下さい。
